產品名稱：	絲扣水流指示器	產品型號：	ZSJZ
公稱通徑：	DN50～DN150	結構形式：	立式
工作壓力：	1.0MPa～1.6MPa	連接方式：	螺紋
適用溫度：	-0ºC～+80ºC	功能作用：	控測水流信號
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水、海水	生產廠家：	上海凱利科閥門有限公司

產品說明

ZSJZ絲扣水流指示器是自動噴淋滅系統的組成部件，借助于供水管網內的板式葉片控測水流信號，并將水流信號與控制器連接，以啟動電報警系統或其它設備，并確定火災發生區域。適用于濕式、干式、預作用系統。

結構特點

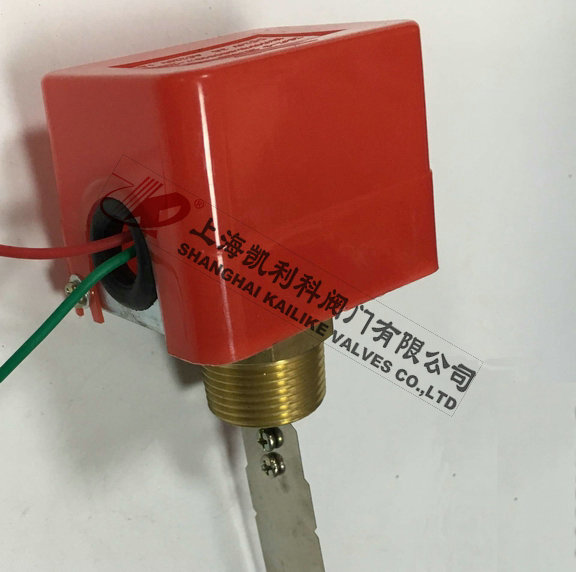

ZSJZ絲扣水流指示器是由本體，微動開關，漿板，法蘭（或螺紋）三通等組成。當系統某區發生火警，噴頭噴水時，該管網中水流動的信號轉換為電信號輸出，傳至模塊或控制中心顯示火災位置，實現區域報警。當噴頭停止噴水，漿板又自動復位到伺服狀態，報警。

零部件材料

零件名稱	材質
閥體、閥座	鑄鐵
閥瓣	丁腈橡膠
信號開關	組合件

安裝說明

1、接線、按線端“+"紅線接電源“+"DC24V,"-"端黑線接地線"常開"端黃線接報警系統信號端，"公共點“藍線為減少引線可同"+"端相接。
2、連接指示器管路，必須保證同前后直管長度不小于管路直徑5倍，安裝時應保證水流指示器與管道中心水平面垂直，銘牌上的箭頭方向應與水流方向一致，水流指示口調試和定期檢查，可打開分區未端試驗裝置，放通水流進行模擬試驗。

聲明：【ZSJZ絲扣水流指示器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZSJZ絲扣水流指示器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
