調節閥(Control Valve)又名控制閥,在工業自動化過程控制領域中,通過接受調節控制單元輸出的控制信號,借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。一般由執行機構和閥門組成,可以分為氣動調節閥、電動調節閥、自力式調節閥。
自力式電控溫度三通調節
自力式電控溫度三通調節閥 工作原理 設定點的溫度通過溫包傳遞至只能溫控電動執行器,執行器經過與設定的溫度比較后,電動執行機構產生一個軸向冬菇總,帶動閥桿、閥芯產生直線位移,實現閥門的自動調節,從而達到自動控制溫度的目的。設定點溫度可在現場高速設定。 自力式電控溫度調節閥分( B 型)和( K 型)兩種: (B型) 加熱調節型 升溫時閥關閉,常用于加熱調節;(K型) 冷卻調節型 升溫時閥打開,常用于冷卻調節。 閥體部分 結構

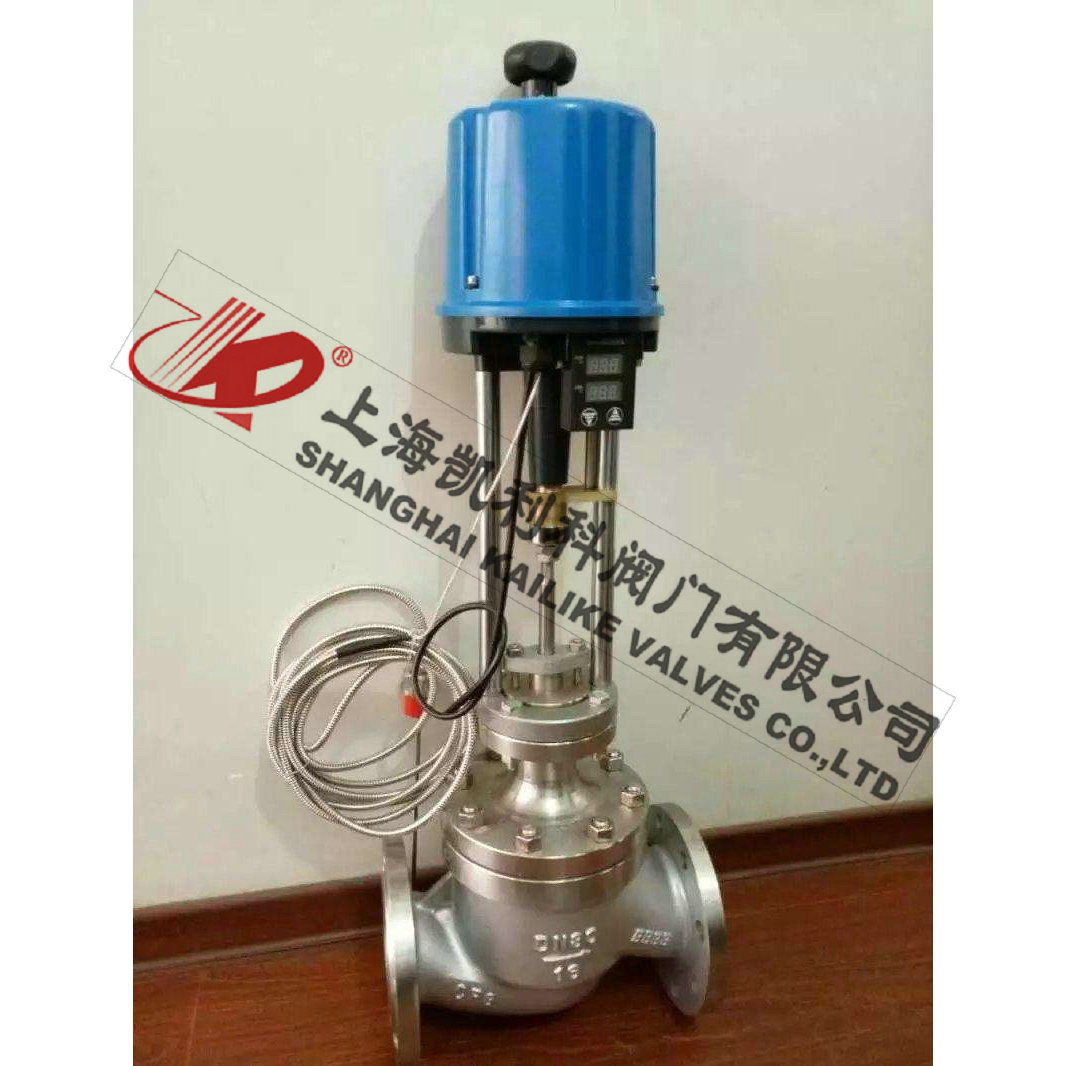

ZZWPE電動溫度調節閥
ZZWPE電動溫度調節閥由單座調節閥、電動執行機構、溫度傳感器和溫度調節器等部件組成。主要用于對蒸汽、熱氣、導熱油及氣體等介質的溫度實行自動調節和控制。結構簡單,操作方便,選用溫度范圍廣、響應時間快、密封性能可靠。因而自力式電控溫度調節閥廣泛應用于化工、食品、輕紡、賓館與飯店等部門的熱水供應。

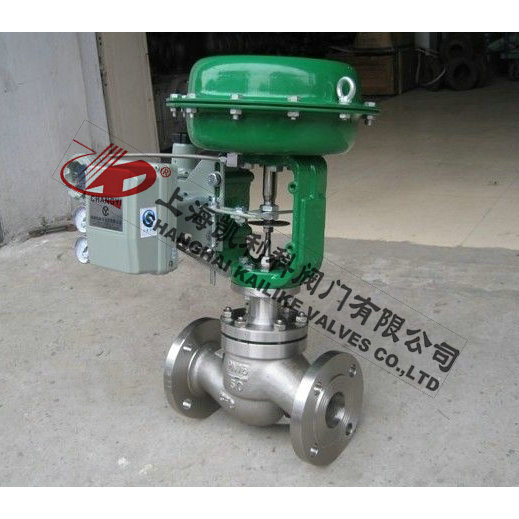

ZJHP,ZJHM氣動調節閥
ZJHP、ZJHM氣動調節閥是由多彈簧氣動薄膜執行機構和低流阻精小型調節閥閥體組成,多彈簧執行機構高度低、重量輕、裝備簡便。氣動調節閥閥體流道呈S流線型,具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點,可用于苛刻的工作條件。氣動調節閥配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制。
ZDLP電動調節閥
ZDLP電動調節閥由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz,含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示??芍苯咏邮芄I(yè)控制儀表或計算機等輸出的(4-20mADC或1-5VDC)進行閥門的開度控制,達到調節介質壓力流量、溫度等目的。同時可以輸出(4-20mADC或1-5VDC)閥位反饋信號。

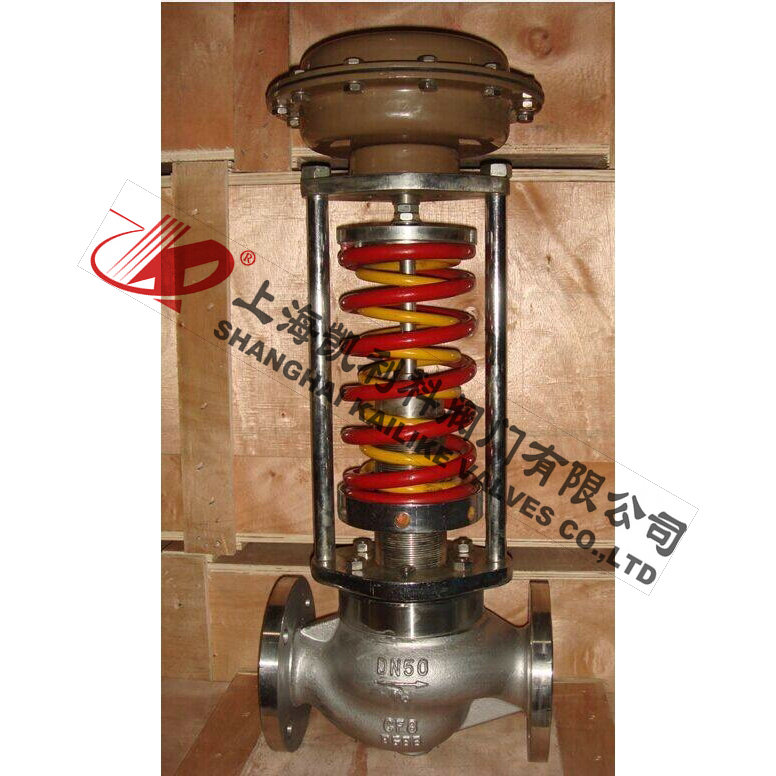

ZZYP自力式調節閥
ZZYP自力式調節閥無需外加能源,利用被調介質自身能量為動力源引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。自力式調節閥具有動作靈敏,密封性好,壓力設定點波動力小等優點,廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。

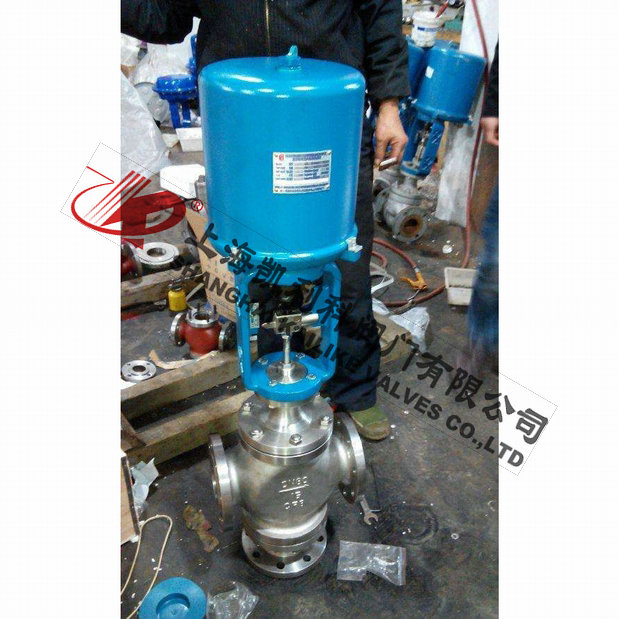

ZDLQ,ZAZQ電動三通調節閥
ZDLQ、ZAZQ電動三通調節閥是由直行程電子式電動執行機構和采用圓筒型薄壁窗口形閥芯的三通合流(分流)閥組成。具有結構緊湊、重量輕、動作靈敏、流量特性精確,直接接受調節儀表輸入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信號及單相電源即可控制運轉,實現對工藝管路流體介質的自動調節控制,廣泛應用于精確控氣體、液體、蒸汽、油品等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。
ZJHQ氣動三通調節閥
ZJHQ氣動三通調節閥是由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、流通能力大、安裝維修簡便等優點。氣動三通調節閥配用電氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。

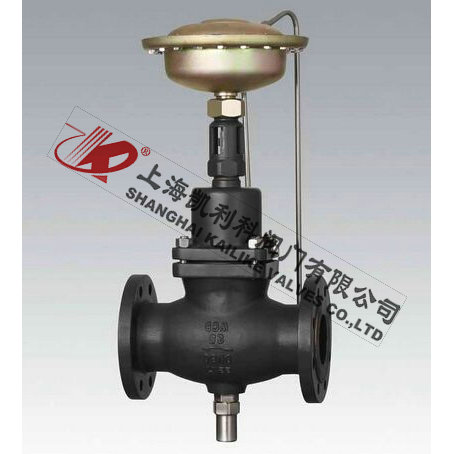

ZZLP自力式流量調節閥
ZZLP自力式流量調節閥是一個新的調節閥種類,相對于手動調節閥,它的優點是能夠自動調節。相對于電動調節閥,它的優點是不需要外部動力,應用實踐證明,在閉式水循環系統(如熱水供暖系統,空調冷凍系統)中,正確使用這種閥門,可以很方便地實現系統的流量分配;可以實現系統的動態平衡;可以大大簡化系統的調試工作;可以穩定泵的工作狀態等。因此,自力式流量調節閥在供熱空調工程中有著廣闊的應用前景。
ZZWP自力式溫度調節閥
ZZWP自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。溫度傳感器內的液體膨脹是均勻的。其控制作用為比例調節被控介質溫度變化時,傳感器內的感溫液體體積隨著膨脹或收縮。被控介質溫度高于設定值時,感溫液體膨脹。
ZZYP自力式壓力調節閥
ZZYP自力式壓力調節閥無需外加能源,利用被調介質自身能量為動力源引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。自力式壓力調節閥具有動作靈敏,密封性好,壓力設定點波動力小等優點,廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。
