產品名稱：	泥漿閘閥	產品型號：	Z23Y、Z23X
公稱通徑：	DN25～DN150	結構形式：	閘板式
公稱壓力：	16.0Mpa～42.0Mpa	連接方式：	法蘭、焊接、卡套、外螺紋
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、石油、天然氣、污水	生產廠家：	上海凱利科閥門有限公司

產品說明

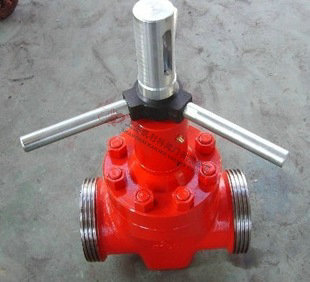

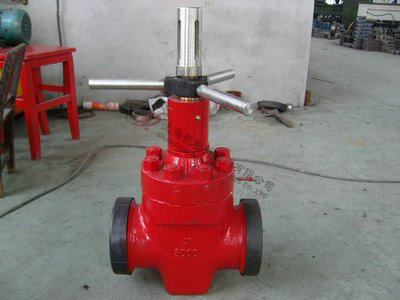

Z23Y、Z23X泥漿閘閥主要用于油礦鉆井泥漿循環系統設備，控制泥漿流通與關閉,連接形式為梯形螺紋或法蘭式，安裝快速方便，鋼性強，安全可靠，閥座與閘板密封效果好，開啟輕便。閥門兩端與管道連接密封，采用球面活動接觸與0型橡膠密封圈相結合的活動接頭，產品結構性能可靠，特別適用于管道兩端中心要求不高的場合。

產品特點

Z23Y、Z23X泥漿閘閥適用于鉆井過程中對泥漿混合物控制的閥——簡稱泥漿閥，屬于高壓閥門技術領域。該閥包括有進、出液端的閥體，閥體的進、出液端之間的閥座中裝有平板閘板，平板閘板的上端與閥桿銜接，所述閥桿與手輪通過螺紋副連接，其改進之處在于：閥座由包覆橡膠的兩圓環內骨架及支撐環構成通道，其水平截面呈長軸與液流方向一致的橢圓形，嵌裝在閥體進、出液端之間的盲孔中，包覆橡膠的兩圓環內骨架之間留有寬度小于平板閘板厚度的圓弧槽。由于橢圓形截面的閥座與閥體上的盲孔形成過盈配合，減少與閥體大面積過贏，因此產生了理想的密封效果，而閥座中的圓環內骨架則長期保持著閥座的基本形狀，使其具有足夠的使用壽命。適用于鉆井、油田。相關同類產品：卡箍式平行式閘閥、抗硫焊接式平行閘閥、法蘭式平行閘閥、平板閘閥。

性能參數

工作溫度：≤110℃ 閥體材料：優質碳鋼、合金鋼 適用介質：泥漿、水
35.0MPa(350)	Z23x-325/500 A/B型	35.0MPa(350)
25.0MPa(250)		25.0MPa(250)

外形結構圖

主要外形及連接尺寸

公稱通徑 DN(mm)	尺寸								重量 (Kg)
	DN	L	L1	Tr	SR	H	H1	DO
50	47	212	30	120×6	40	364	312	440	60
65	57	235	30	130×6	40	402	330	480	75
80	70	267	35	150×6	60	495	41 1	500	90
100	92	330	45	180×8	74	543	443	500	110



聲明：【Z23Y,Z23X泥漿閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z23Y,Z23X泥漿閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
